Taillage
d'engrenages.
Du pignon de Ø5mm à la couronne de Ø800mm. Dix types de dentures, sept procédés maîtrisés. Fourniture complète ou à façon.
Ø5 → Ø800 mm
module 0,5 → 16
10 types de dentures
7 procédés
AS9100:D
Notre expertise taillage
La fabrication d’engrenages est le cœur de métier de Coupery & Masson depuis 1967. Notre atelier de Saint-Thibault-des-Vignes dispose d’un parc machines de taillage complet robotisé – fraise mère, couteau, conique, spiro-conique – pour répondre à toutes les géométries, tous les modules, toutes les séries.
Fourniture complète ou à façon sur plan client. Du prototype unitaire à la grande série industrielle. Toutes matières : aciers, inox, aluminium, bronze, laiton, plastiques techniques.
Secteurs d’application
– Aéronautique — AS9100:D
– Médical — tolérances micrométriques
– Nucléaire — qualification RCC-M
– Automobile
– Travaux publics
– Défense
Prestations
– Prototypage
– Pièce unitaire
– Petite série
– Moyenne série
– Grande série
– Aéronautique — AS9100:D
Parc machines
Un parc machines
de dernière génération.

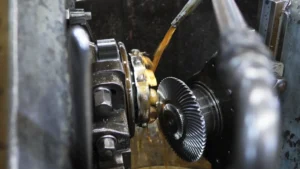

01 — Spiro-conique
Gleason
Type Gleason. Production unitaire ou petite série. Taillage de couples spiro-coniques. Gleason P90 CNC avec Robot + Gleason P60 CNC.
02 — Fraise mère
Gleasons CNC avec robot
Pfauter P630, 2 Heckert pour pièces arbrées, Staehely pour roue tangente. Taillage droit, hélicoïdal, grandes séries.
03 — Couteau circulaire
Dentures et cannelures
2 Sykes inter/exter. Taillage conique droit Gleason. Inter et exter, dentures et cannelures.

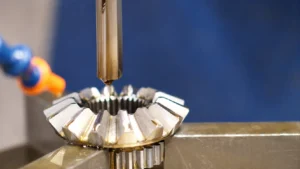

04 — Mortaisage CN
Profils internes complexes
3 mortaiseuses CN — 2006 à 2012. Course max 400mm, 1 machine 700mm. Cannelures, clavettes, col de cygne. Tous types de profils.

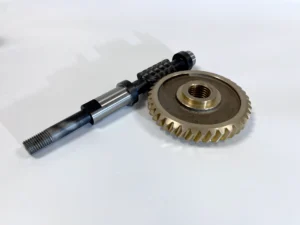

05 — Taillage outil mouche
Roue tangeante et vis sans fin
Pour couples de roue et vis sans fin. Grande précision de profil sur les géométries complexes.
06 — Vis sans fin
Fraise disque carbure
Machine haute productivité, fraise disque carbure avec ou sans robot. Simple ou multifilets.
10 types de dentures produits.
Dix types de dentures maîtrisés en atelier — pour toutes les applications de transmission, tous les secteurs.
01
Spiro-conique
Gleason — unitaire ou petite série
02
Conique droit
Gleason couteau
03
Pignon droit
Module 0,3 à 12
04
Pignon hélice
Module 0,3 à 10
05
Couronne inter
Dentures et cannelures
06
Vis sans fin
Simple ou multifilets
07
Roue tangeante
Couples roues tangentes et vis sans fin
08
Poulie · Pignon chaîne
Tous types de profils
09

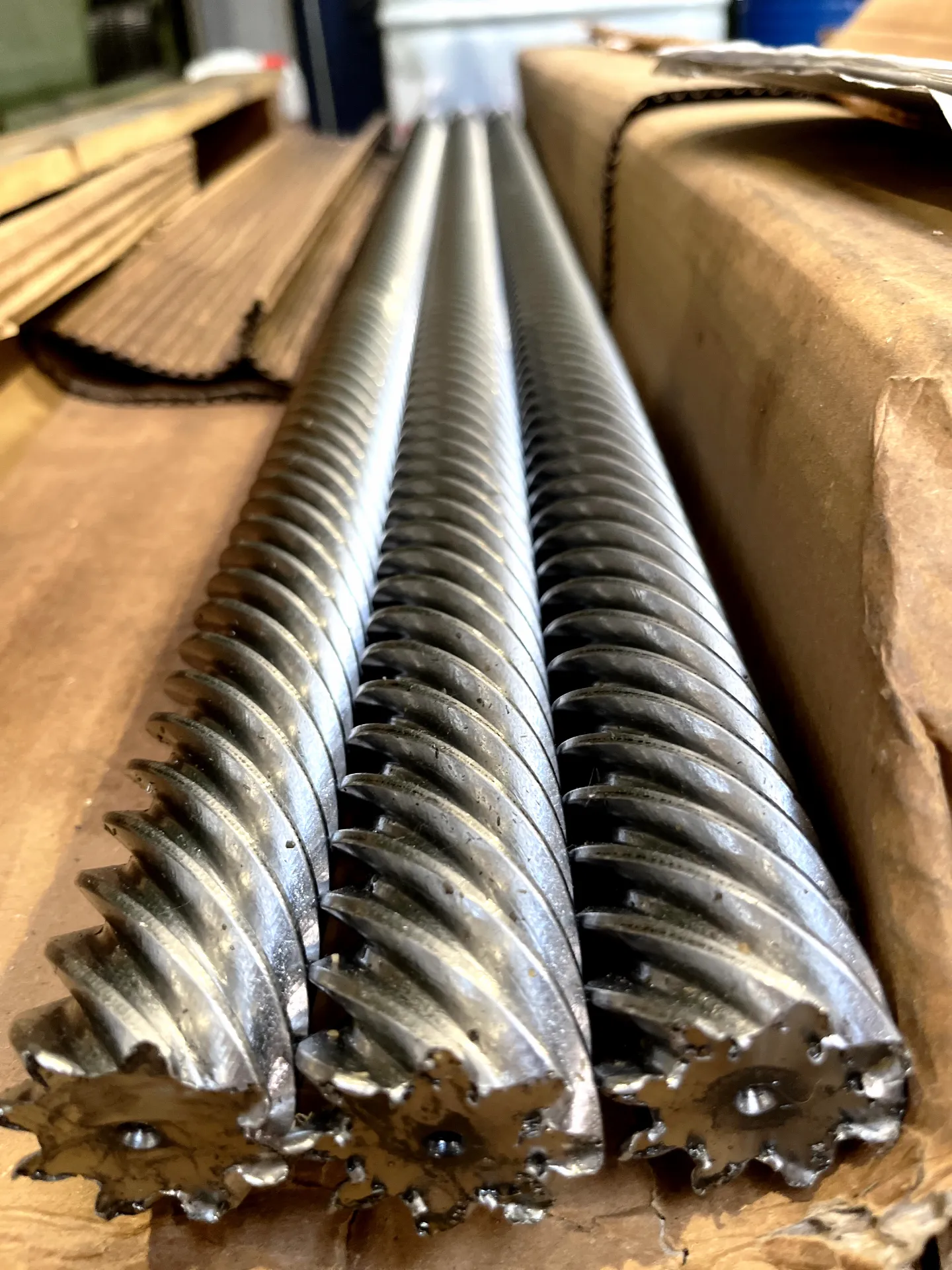

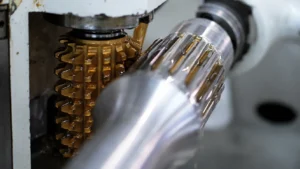

Cannelures
En développante ou flancs parallèles
10
Crémaillère
Tous types de matières
Toutes matières traitées.
Métaux ferreux et non ferreux, alliages, plastiques techniques.
Si votre plan le spécifie, nous le taillons.
Métaux
Acier de nitruration
Acier de cémentation
Acier pré-traité
Acier inoxydable
Bronze
Aluminium
Laiton
Plastiques et composites
Celoron
Delrin
Plastiques techniques
Capacités
Capacités
Tous types de séries
Prototypage
De la conception à la première pièce. Accompagnement technique.
Pièce unitaire
Sur plan ou d’après modèle. Délai express possible.
Petite série
Flexibilité et réactivité. Outillage dédié si nécessaire.
Moyenne série
Équilibre qualité / délai / prix. Notre cœur de métier.
Grande série

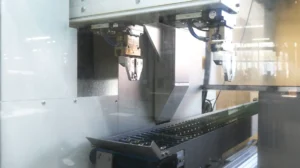

Production industrielle répétitive. Robots de chargement disponibles.
